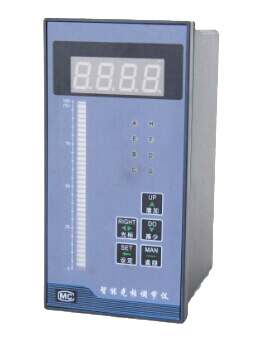

HS-XMTA-9000系列智能光柱顯示調節儀開關量輸出最多可達5個，其中有一個可專職控制輸入部分的斷阻、斷偶、開路信息，另外一個用于開關量、控制量或可編程雙定時器，計數器或可編程智能聲光報警。儀表內的PID連續控制量，過程量、給定值、閥位反饋量等以0～10mA或4～20mA模擬量方式輸出。同一個量可以給任意一個或兩個輸出口最多可達三個，一旦輸入部分出現不可預料的故障，用于位式控制的繼電器及模擬量輸出部分能夠保持故障前的狀態。儀表顯示部分出現閃爍。故障狀態下，儀表的斷、連續PID控制輸出部分在自動方式時保持故障前的輸出量。調節器暫停運算。操作工仍可在手動方式下進行控制。
二、特 點
萬能信號輸入，用戶任意選擇。(熱電偶，熱電阻，電壓，電流，線性電阻，頻率)。
測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由切換。
測量值與設定值可進行加減運算。
8種報警控制方式選擇。
可進行開方及小信號切除。
開關電源型儀表可有5個開關量輸出，一個為輸入部分的斷線報警，另4個為位式控制。
出現斷阻、斷偶、斷線故障時，報警繼電器可選擇輸出狀態。
可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值、可預置數、可對計數值進行上下限報警和變送輸出。
可實現關聯報警控制方式。
供外24V，30mA或50mA或100mA電源(可作二線制變送器電源)。
測量值或內給定值變送輸出：0～10mA、4～20mA、0～5V、l～5V、0～10V。
可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
三、選型方法
|
HS |
企標 |
||||||||||||
|
分隔線 |
— |
|
|||||||||||
|
型 號 |
XMTA |
數字顯示儀表（模擬量輸入）（人工智能、增強型） |
|||||||||||
|
設計序號 |
9 |
|
|||||||||||
|
輸入功能 |
0 |
線性電阻：0-40Ω |
|||||||||||
|
1 |
熱電偶 分度號：K、E、S、B、J、T、N、EA |
||||||||||||
|
2 |
熱電阻 分度號：Pt100、BA1、BA2、Cu100、Cu50 |
||||||||||||
|
3 |
線性電流：0-10mA、4-20 mA |
||||||||||||
|
4 |
線性電壓：0-20mV、10-100 mV、0-500 mV、0-5V、1-5V |
||||||||||||
|
5 |
二線制變送器：4-20mA |
||||||||||||
|
6 |
頻率信號：0.01-1000Hz |
||||||||||||
|
9 |
全信號輸入（包括1-5全部） |
||||||||||||
|
輸出功能 |
0 |
無模擬輸出 |
|||||||||||
|
1 |
4～20mA、DC 1～5V |
||||||||||||
|
2 |
0～10Ma、DC 0～5V |
||||||||||||
|
報警功能 |
0 |
無報警 |
|||||||||||
|
1 |
一路報警 |
||||||||||||
|
2 |
二路報警 |
||||||||||||
|
3 |
三路報警 |
||||||||||||
|
9 |
四路報警 |
||||||||||||
|
外形尺寸 |
B |
面板尺寸160×80 開孔152×76 |
|||||||||||
|
F |
面板尺寸96×96 開孔92×92 |
||||||||||||
|
H |
面板尺寸80×160 開孔76×152 |
||||||||||||
|
I |
面板尺寸72×72 開孔68×68 |
||||||||||||
|
S |
面板尺寸96×48 開孔92×44 |
||||||||||||
|
L |
面板尺寸48×96 開孔44×92 |
||||||||||||
|
外供電源輸出 |
N |
無饋電輸出（可省略） |
|||||||||||
|
P |
有24V.DC輸出 |
||||||||||||
|
通信方式 |
0 |
無通訊 |
|||||||||||
|
1 |
RS485/RS232通信接口 |
||||||||||||
|
附加功能
|
U |
常規儀表（可省略） |
|||||||||||
|
B |
帶光柱指示 |
||||||||||||
|
S |
雙信號輸入 |
||||||||||||
|
K |
開方方式顯示 |
||||||||||||
|
供電方式
|
W |
DC 24V供電 |
|||||||||||
|
T |
開關電源 |
||||||||||||
|
M |
220V/AC(可省略) |
||||||||||||
